자기부상 램프 만들기, 알리익스프레스 DIY 키트와 3D 프린터 하우징 제작기

안녕하세요! 크로스핏 쇼크 문코치입니다.

오늘은 유튜브 쇼츠로 먼저 보여드렸던 자기부상 램프 제작 과정을 정리해보려고 합니다. 쇼츠에서는 완성된 무드 위주로 짧게 보여드렸지만, 실제로는 알리익스프레스에서 자기부상 DIY 키트를 구매하고, Fusion 360으로 하우징을 설계하고, 3D 프린터로 출력한 뒤 하나씩 조립하는 과정이 있었습니다.

정확히 말하면 이 작업은 램프 전체를 처음부터 전자 회로로 만든 것은 아니고, 구매한 자기부상 DIY 키트와 무선 전원 LED 모듈을 제 데스크셋업에 맞는 하우징으로 재구성한 작업입니다.



알리익스프레스 자기부상 DIY 키트와 3D 프린팅 하우징으로 완성한 자기부상 램프입니다.





1. 쇼츠 영상으로 먼저 완성 분위기 보기

이번 자기부상 램프는 SpaceFit 유튜브 쇼츠에 먼저 올렸던 작업입니다. 블랙과 그레이 톤의 데스크셋업 위에 자력으로 떠 있는 조명 오브제를 더해보고 싶어서 시작했습니다.

영상은 아래 링크에서 확인할 수 있습니다.

자기부상 램프 쇼츠 영상 보러 가기

<<사진들어갈자리: 유튜브 쇼츠 썸네일 또는 램프가 떠 있는 대표 장면>>

캡션 제안: 쇼츠에서 가장 먼저 보여준 자기부상 램프의 대표 장면입니다.

---

2. 사용한 부품

이번 작업에 사용한 핵심 부품은 두 가지입니다. 하나는 자기부상 500G DIY 키트이고, 다른 하나는 램프에 전원을 공급하기 위한 무선 전원 공급 LED 모듈입니다.

자기부상 500G DIY 키트

제가 사용한 자기부상 키트는 알리익스프레스에서 구매했습니다. 이 키트가 베이스에서 자기장을 만들어 위쪽 부상부가 떠 있도록 잡아주는 핵심 부품입니다.

자기부상 500G DIY 키트 보러 가기

무선 전원 공급 LED 모듈

램프가 떠 있는 상태에서 LED가 켜지도록 하기 위해 무선 전원 공급 장치도 사용했습니다. 송신기 코일, 유도 수신기, LED 터치 스위치가 포함된 제품입니다.

무선 전원 공급 LED 모듈 보러 가기

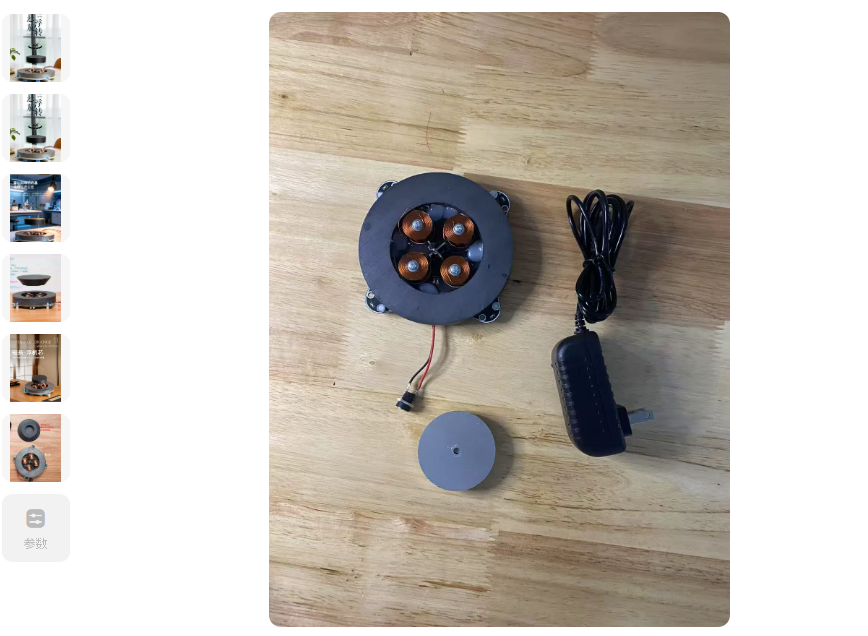

이번 램프에 사용한 자기부상 500G DIY 키트입니다.

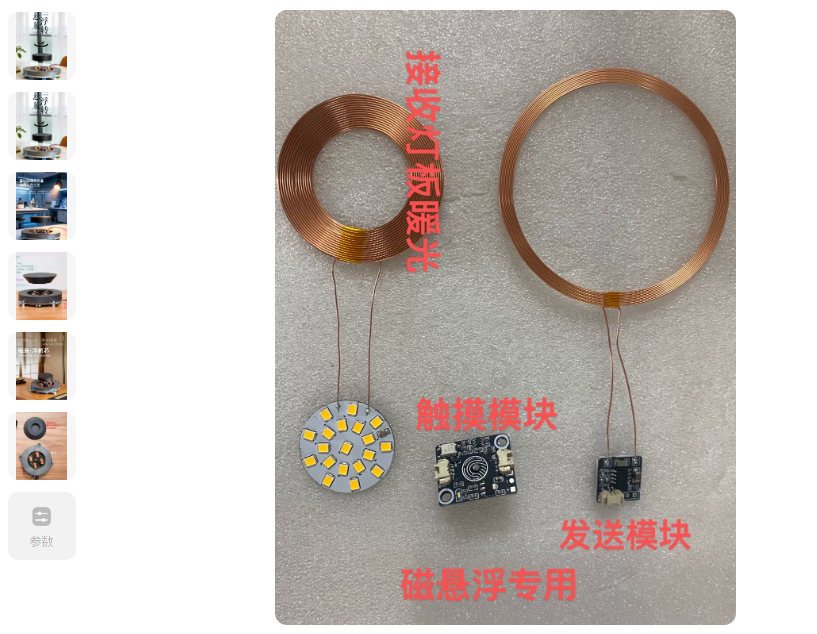

떠 있는 램프에 LED 전원을 공급하기 위해 사용한 무선 전원 모듈입니다.



---

3. Fusion 360으로 하우징 설계하기

부품을 구매한 뒤에는 바로 출력부터 하면 안 됩니다. 먼저 실제 부품 크기를 확인하고, Fusion 360에서 하우징 구조를 잡아야 합니다.

이번 모델은 자기부상 베이스 모듈, 무선 송신 코일, 스위치 모듈, 전원 소켓이 모두 안쪽에 들어가야 했습니다. 그래서 겉모양만 예쁘게 만드는 것보다 내부 부품이 간섭 없이 들어가는 구조를 먼저 잡는 것이 중요했습니다.

Fusion 360에서 자기부상 모듈과 전원 부품이 들어갈 공간을 설계한 화면입니다.







4. 조립 순서

이제 실제 조립 순서입니다. 전자 부품이 들어가는 작업이라 순서를 잘못 잡으면 나중에 손이 안 들어가거나, 선 정리가 어려워질 수 있습니다. 저는 아래 순서로 조립했습니다.

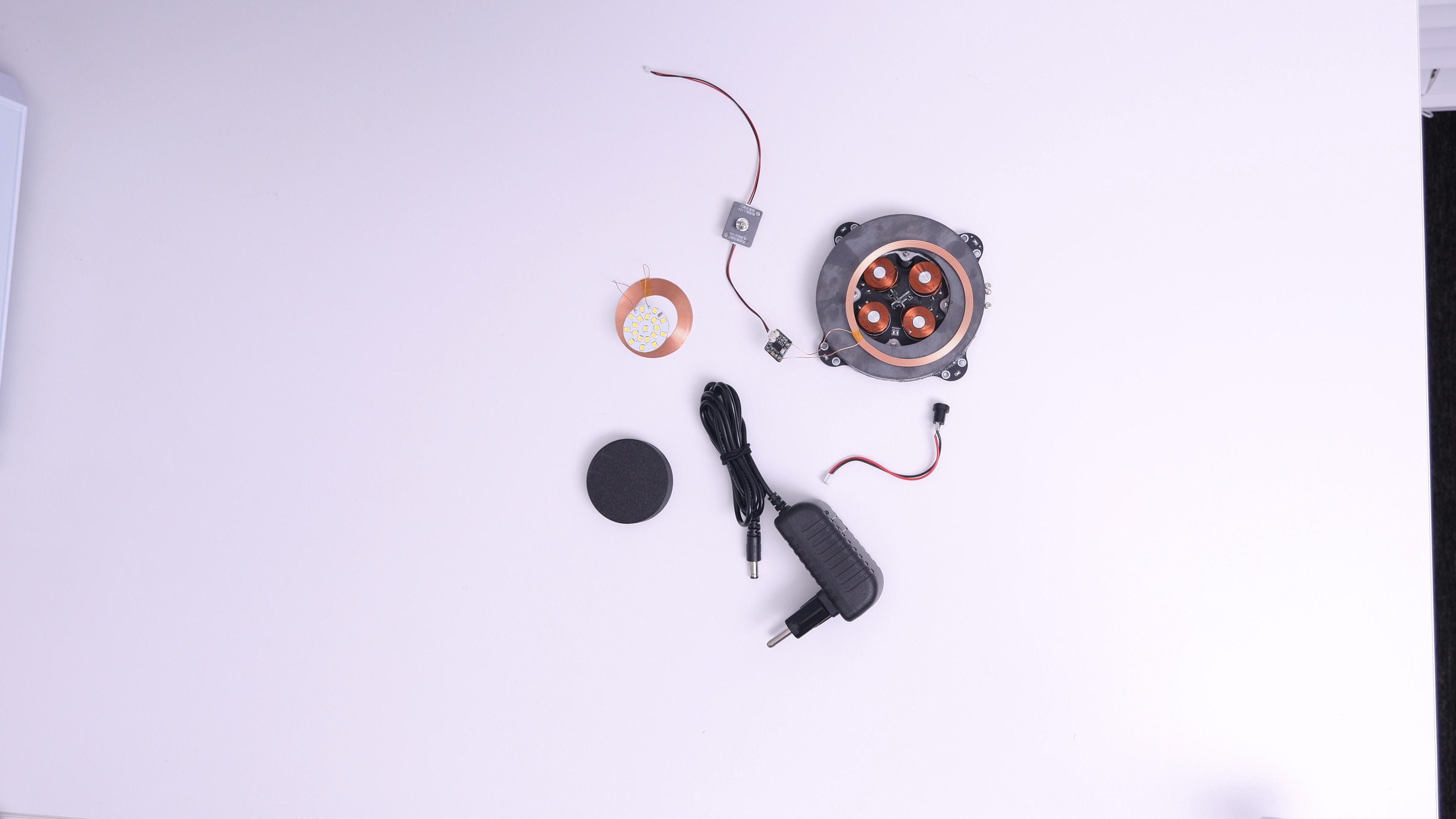

1단계. 부품 준비

출력한 하우징, 자기부상 베이스 모듈, 무선 송신 코일, 스위치 모듈, 전원 소켓, 부상부 코일, 자석, 램프, 출력한 램프 홀더를 준비합니다.

조립 전에 필요한 부품을 모두 확인해두면 중간에 빠지는 부품을 줄일 수 있습니다.

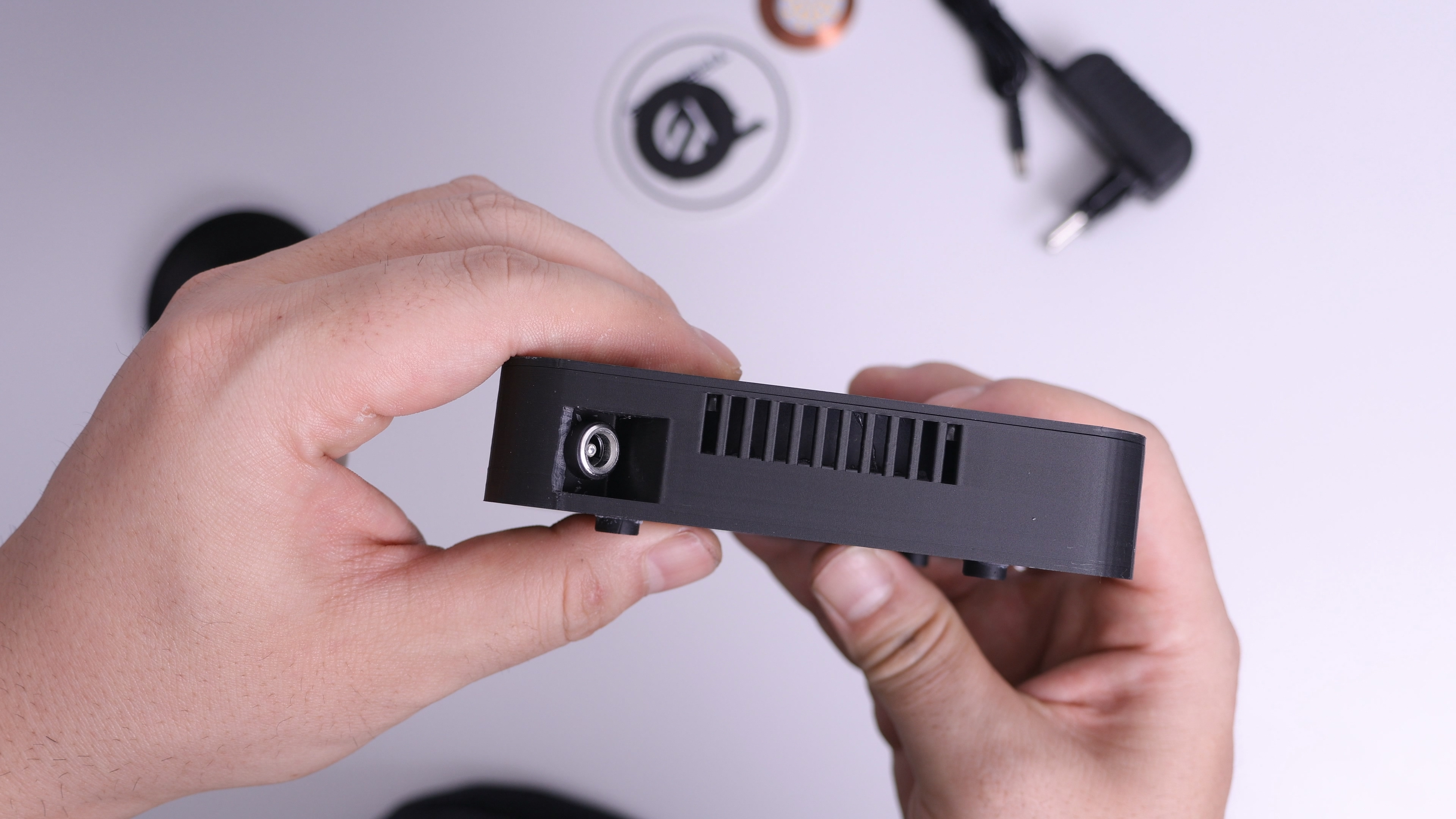

2단계. 전원 소켓 먼저 체결

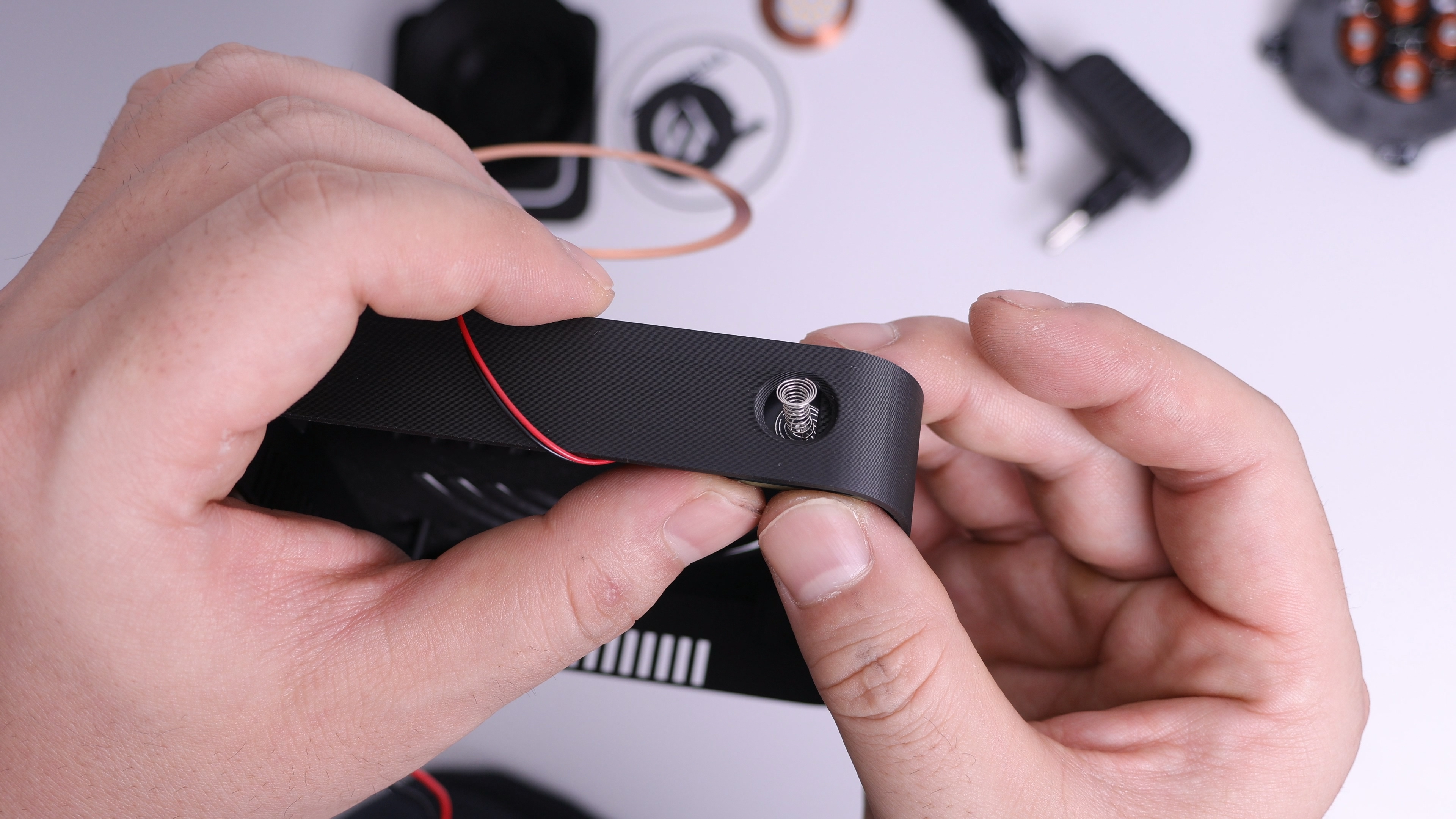

하우징에 전원 소켓을 먼저 체결합니다. 이 부분은 공간이 좁을 수 있어서 손으로만 잡기 어려울 때가 있습니다. 필요하면 롱노우즈 플라이어를 사용하면 작업하기 훨씬 편합니다.

전원 소켓은 안쪽 공간이 좁기 때문에 롱노우즈 플라이어가 필요할 수 있습니다.







3단계. 무선 송신 코일과 스위치 체결

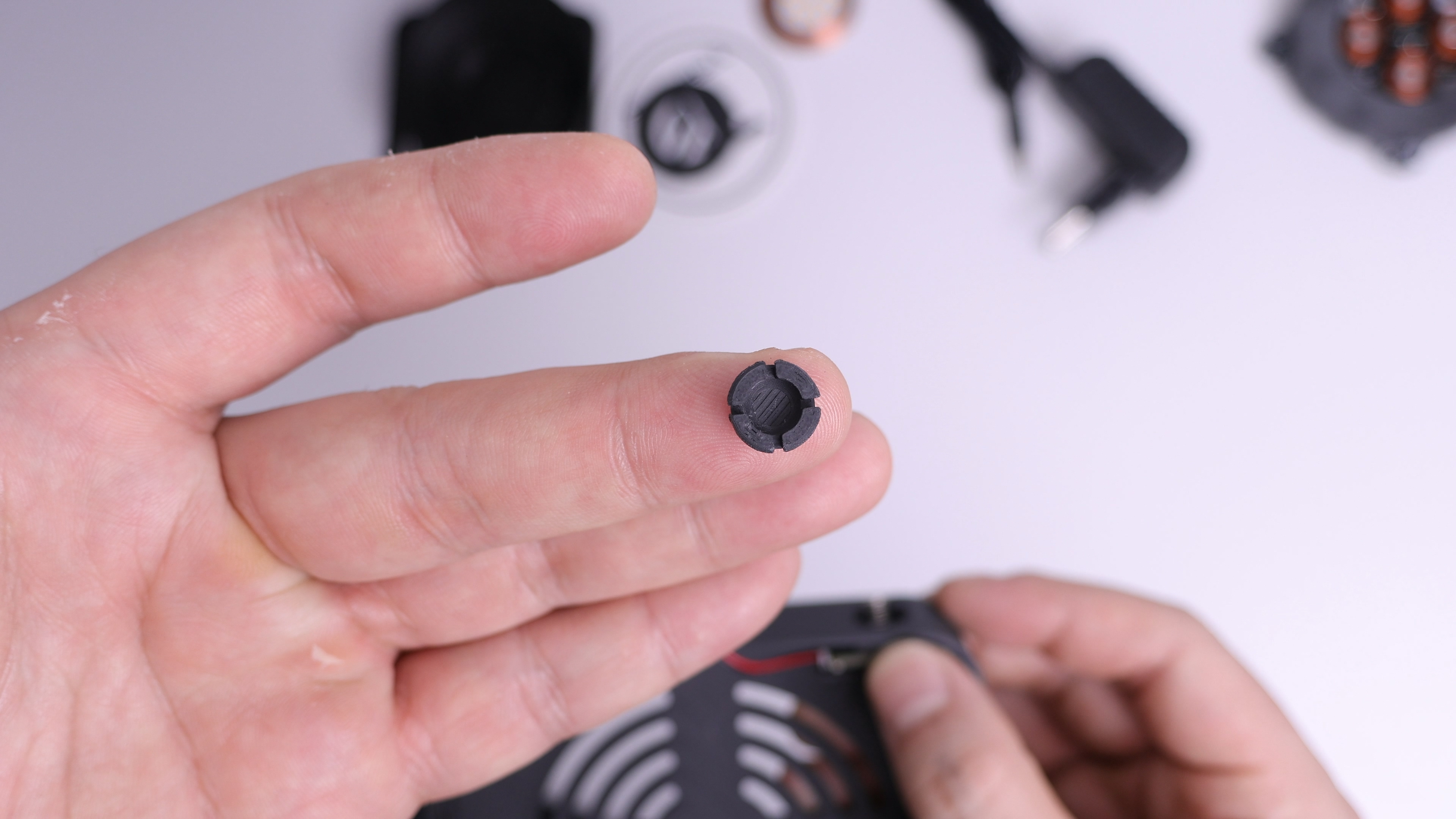

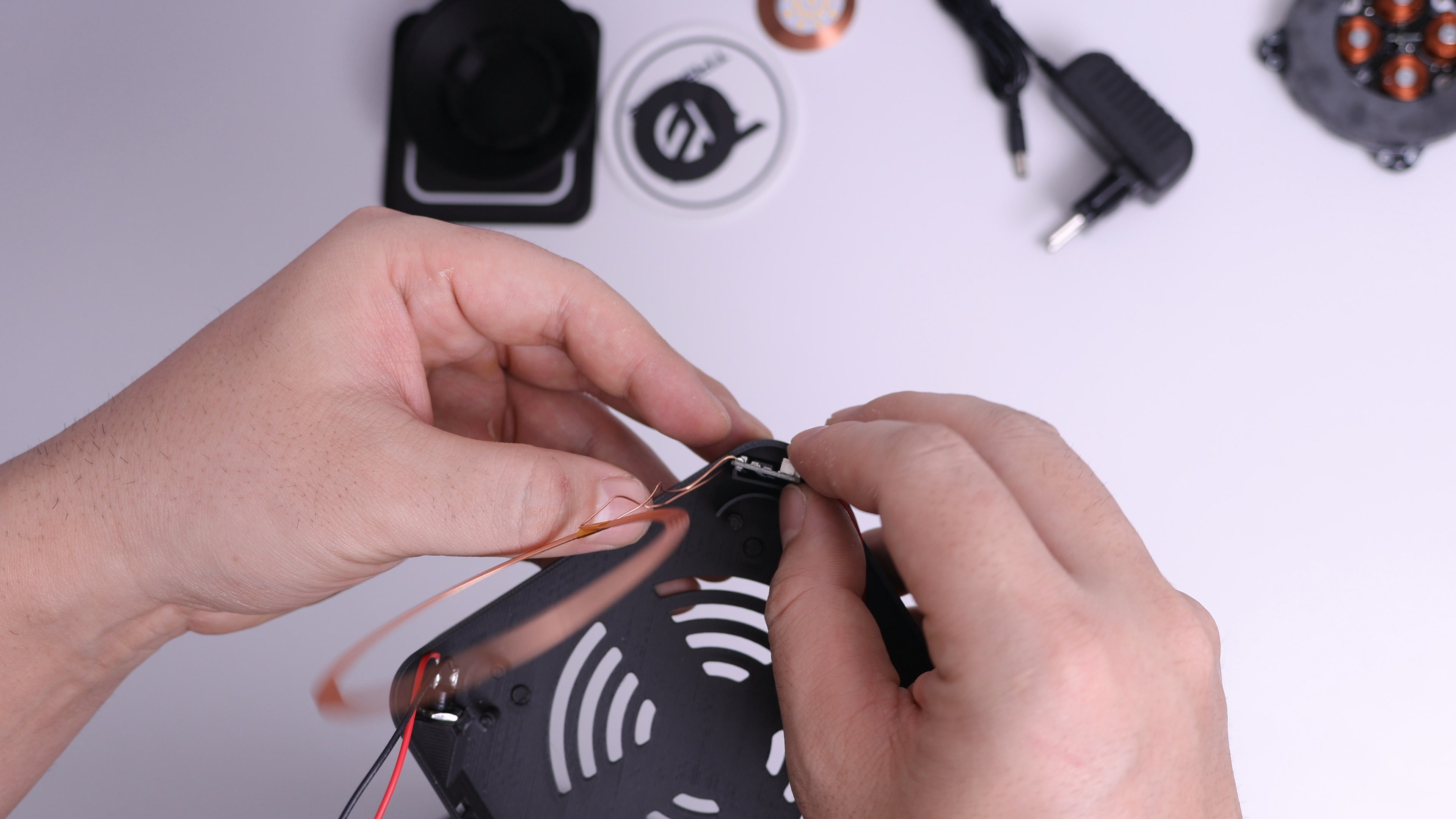

전원 소켓을 먼저 넣은 뒤에는 무선 송신 코일과 스위치 모듈을 하우징에 체결합니다. 스위치 모듈을 먼저 자리에 끼우고, 그 다음 출력한 스위치 부품을 하우징에 눌러 넣어 체결을 완성합니다.



무선 송신 코일과 스위치 모듈을 먼저 체결해두면 이후 선 정리가 편해집니다.





4단계. 선 정리 후 자기부상 베이스 모듈 장착

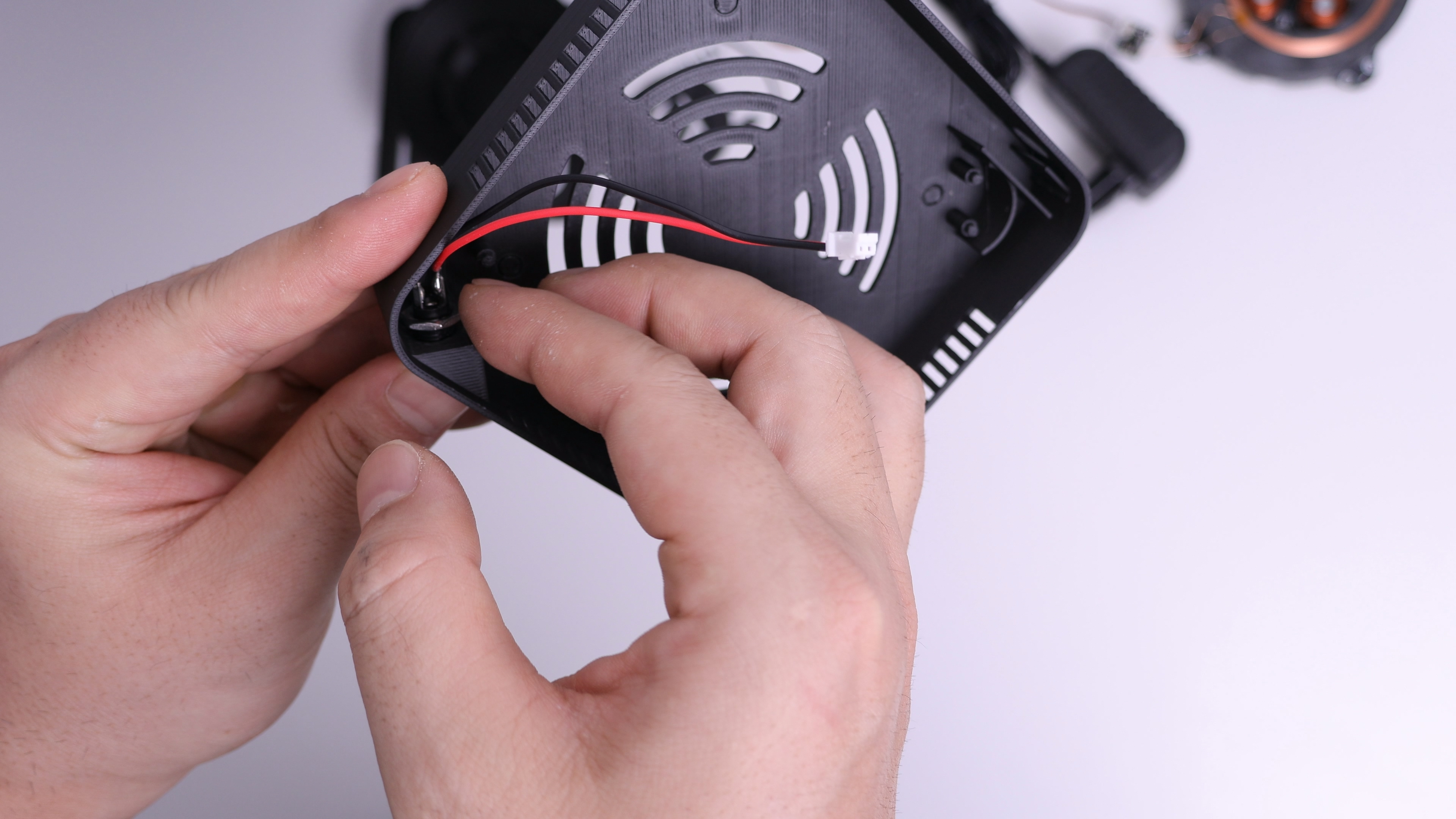

스위치와 코일을 넣은 뒤에는 선들을 하우징 가장자리로 정리합니다. 선이 가운데에 남아 있으면 자기부상 베이스 모듈을 넣을 때 간섭이 생길 수 있습니다. 선들을 최대한 가쪽으로 정리한 뒤 자기부상 베이스 모듈을 장착합니다.

선을 가장자리로 정리해야 자기부상 베이스 모듈이 안정적으로 들어갑니다.

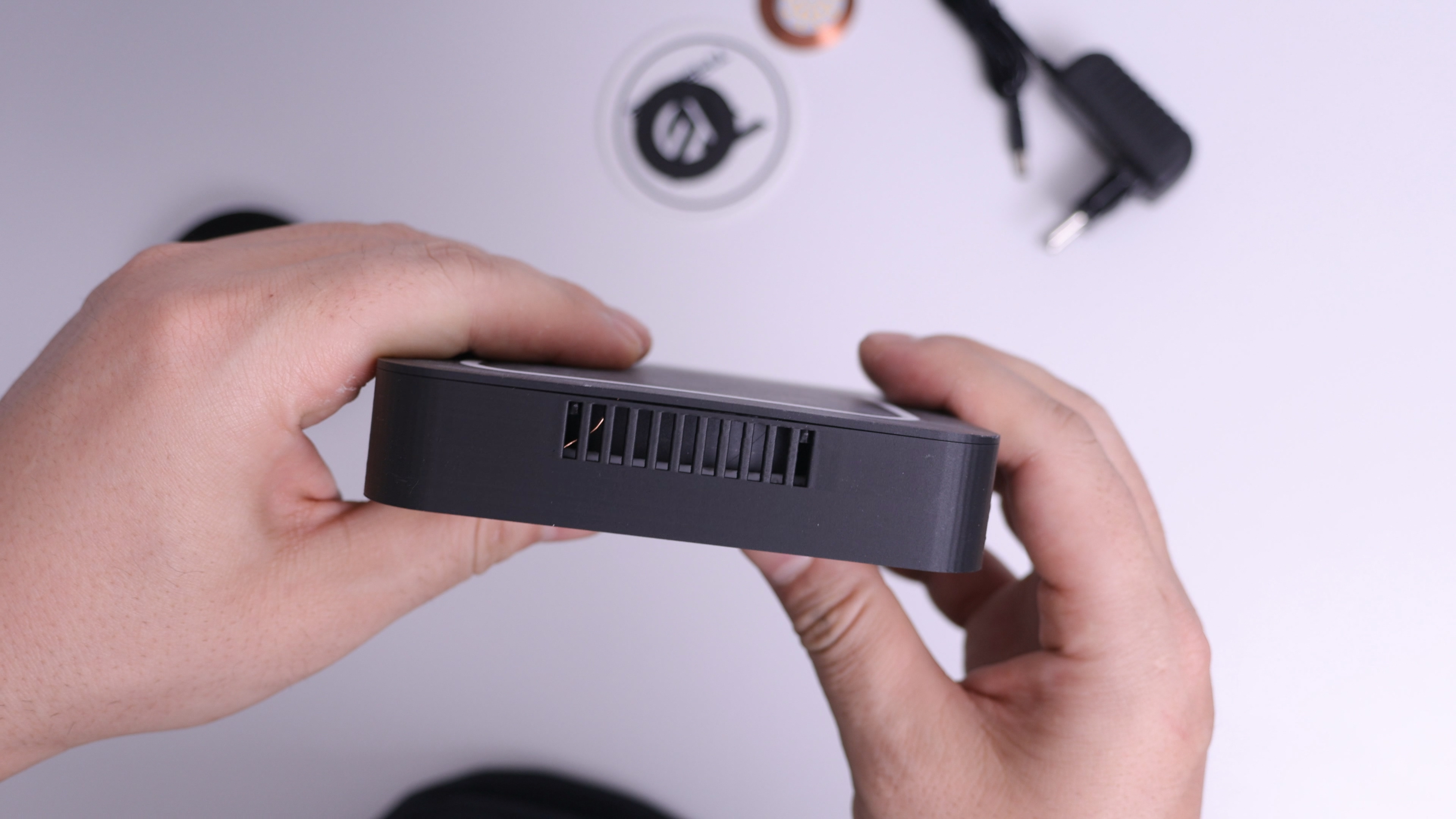

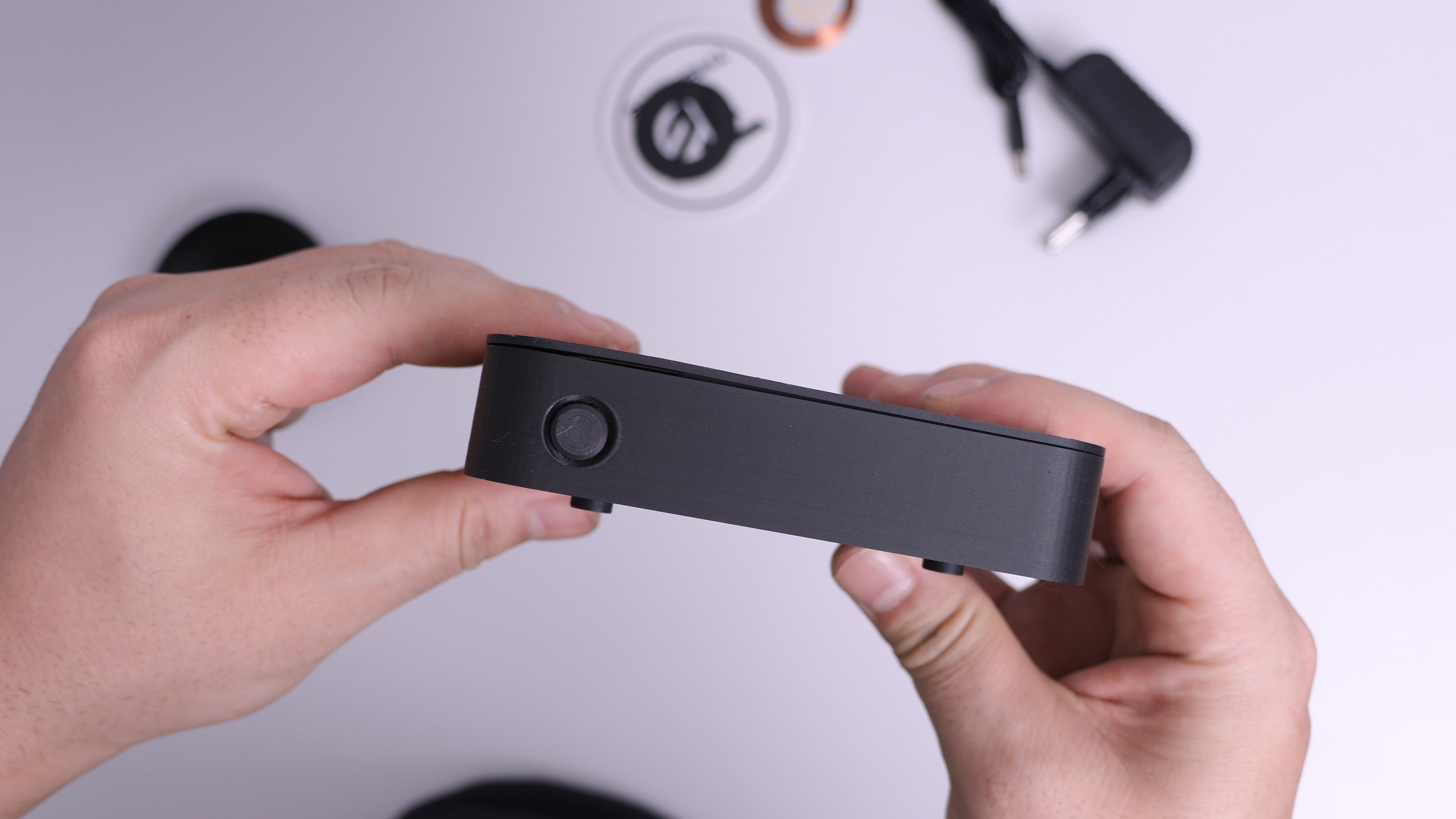

5단계. 코일 위치 조정 후 뚜껑 닫기

자기부상 베이스 모듈을 장착한 뒤에는 베이스 위에 코일이 제자리에 오도록 위치를 조정합니다. 무선 전원 공급은 코일 위치가 중요하기 때문에, 코일이 너무 한쪽으로 밀리지 않게 확인한 뒤 뚜껑을 닫습니다.

코일 위치를 맞춘 뒤 뚜껑을 닫아야 무선 전원 공급이 안정적으로 됩니다.

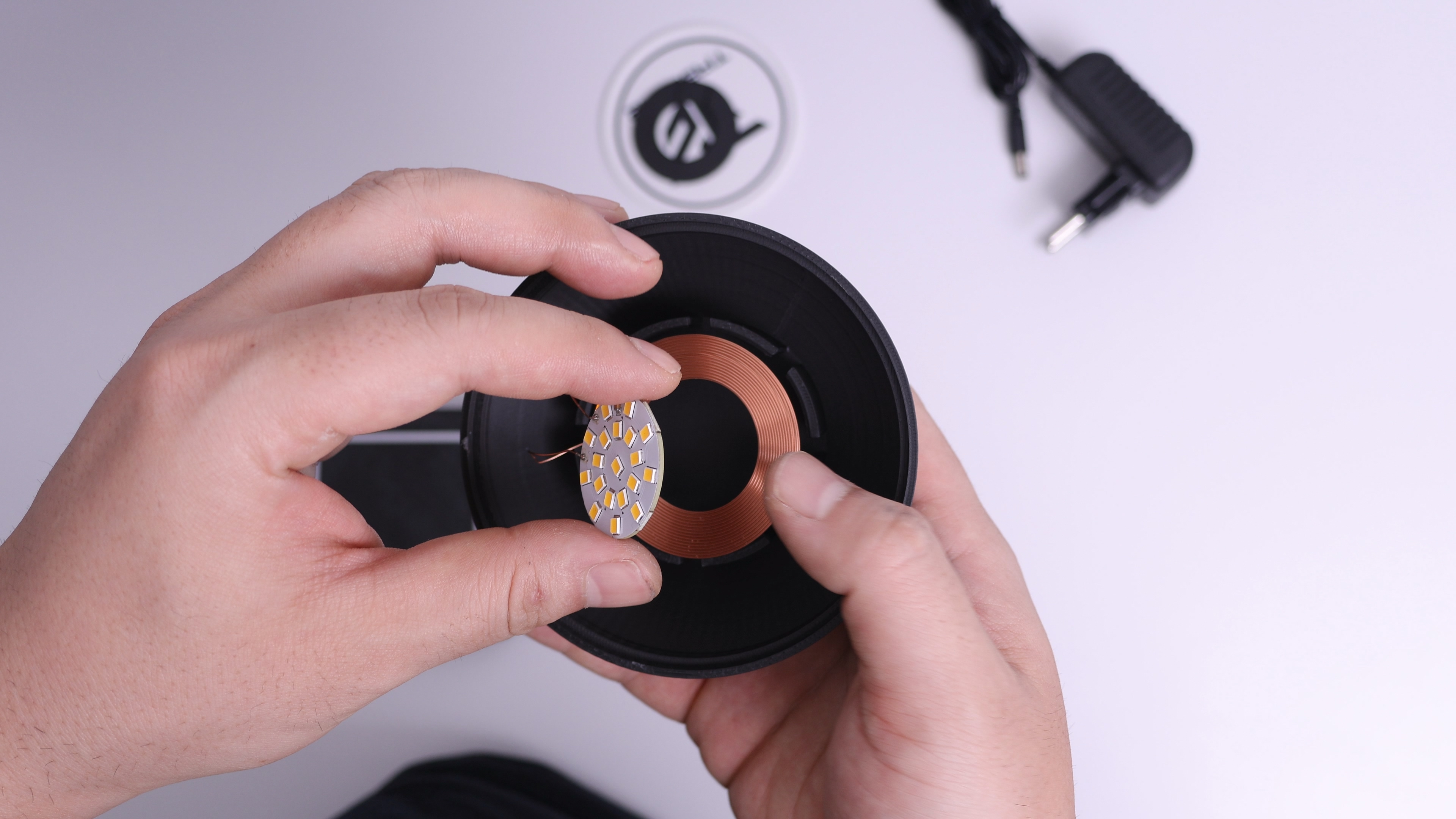

6단계. 부상부에 코일과 자석 체결

이제 떠 있는 부상부를 조립합니다. 부상부에는 코일을 먼저 올려놓고, 그 이후 자석을 체결합니다. 이 부분은 무게 중심이 중요하기 때문에 한쪽으로 치우치지 않게 조립하는 것이 좋습니다.

부상부는 코일을 먼저 올린 뒤 자석을 체결하는 순서로 조립했습니다.

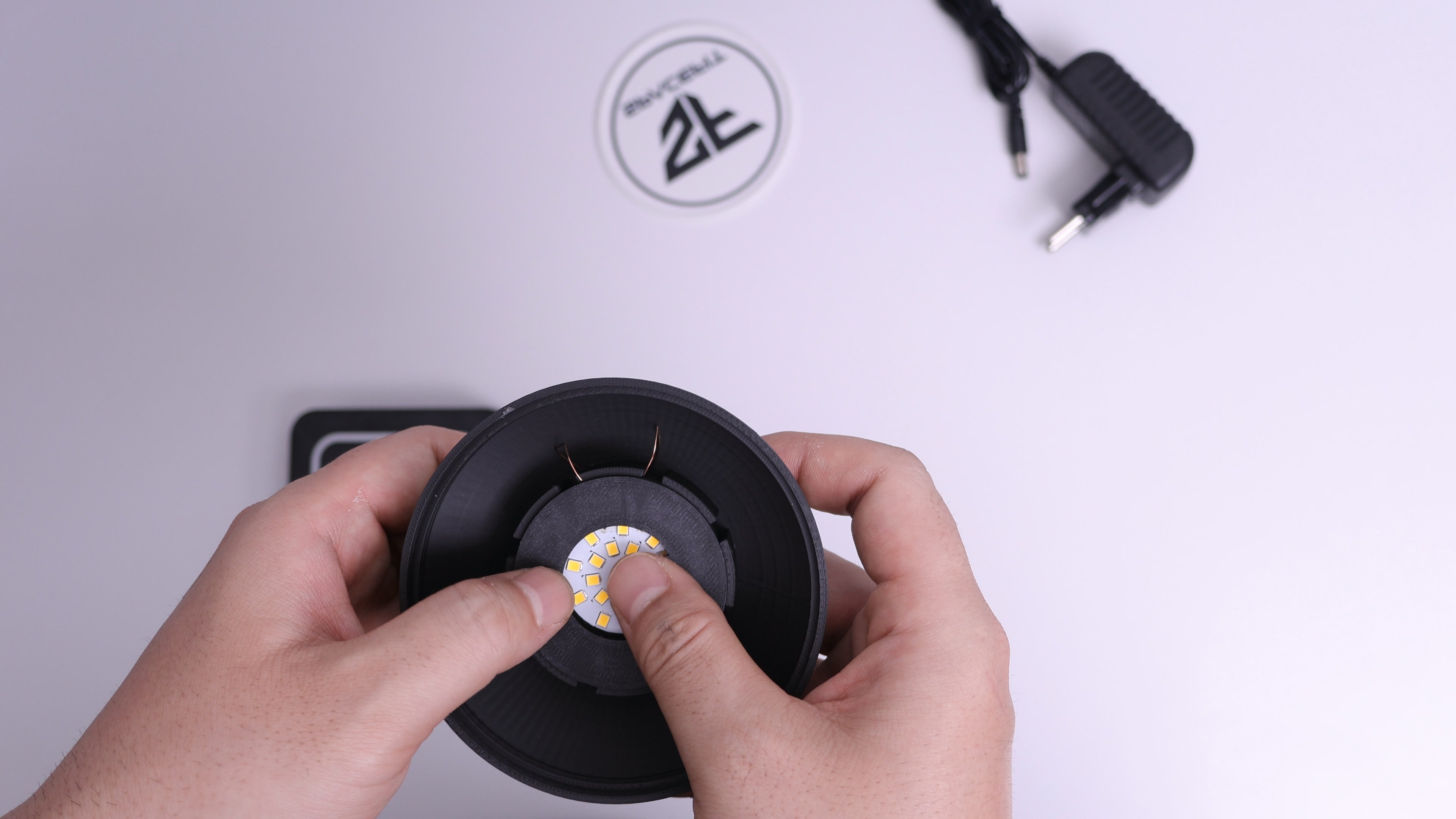

7단계. 램프와 출력한 램프 홀더 체결

자석 체결이 끝나면 램프를 자석 위에 올려놓습니다. 그 다음 출력물인 램프 홀더를 마지막으로 체결해 램프가 제 위치에 고정되도록 합니다.

램프를 자석 위에 올린 뒤 출력한 램프 홀더로 마지막 고정을 해줍니다.

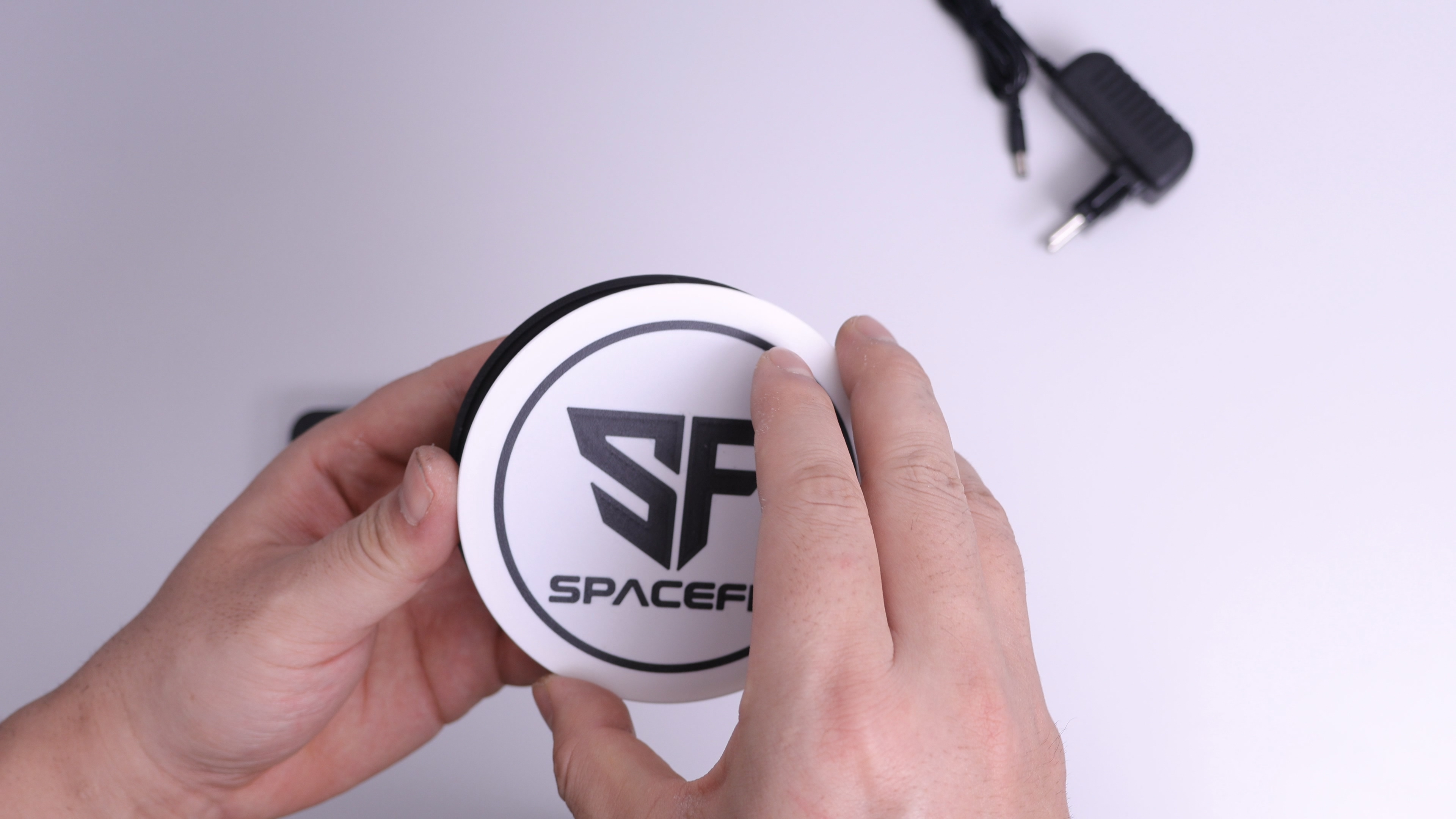

8단계. 마지막 뚜껑 닫기

마지막으로 뚜껑을 닫으면 부상부 조립이 끝납니다. 이후 베이스 전원을 켜고 부상부를 천천히 중앙에 맞춰 올리면 자기장이 잡히는 지점에서 램프가 떠오릅니다.

마지막 뚜껑을 닫으면 부상부 조립이 완성됩니다.



---

5. 완성 후 데스크셋업에 올려보기

조립이 끝나고 램프가 안정적으로 떠오르면, 이제 진짜 데스크테리어 아이템이 됩니다. 블랙과 그레이 톤의 책상 위에서는 작은 조명 하나도 분위기를 크게 바꿔줍니다.

일반적인 무드등과 다른 점은 역시 떠 있는 느낌입니다. 빛이 나는 부품이 공중에 떠 있는 것처럼 보이기 때문에, 책상 위에 미래지향적인 오브제 하나가 생긴 느낌이 듭니다.

완성된 자기부상 램프를 실제 데스크셋업에 배치한 모습입니다.







---

6. 3D 모델은 MakerWorld에 무료 공개했습니다

이번 자기부상 램프 하우징 모델은 MakerWorld에 무료로 공개했습니다. 같은 부품을 사용해 만들어보고 싶은 분들은 아래 링크에서 파일을 받아 출력해보시면 됩니다.

다만 부품 사이즈가 다르면 그대로 맞지 않을 수 있습니다. 출력 전에 본인이 구매한 자기부상 모듈과 무선 전원 모듈의 크기를 꼭 확인해 주세요.

MakerWorld에서 자기부상 램프 하우징 무료 다운로드하기

MakerWorld에 무료 공개한 자기부상 램프 하우징 모델 페이지입니다.





저처럼 데스크셋업에 맞는 소품을 직접 만들어보고 싶은 분들께 도움이 되었으면 좋겠습니다. 궁금한 점이나 조립하면서 막히는 부분이 있으면 댓글로 남겨주세요.
