지긋지긋한 선 정리 끝! 양방향 & 한방향 듀얼 케이블 와인더 제작기





깔끔한 책상 환경, 이른바 '데스크테리어'를 추구하는 분들에게 가장 큰 적은 무엇일까요? 아마도 거미줄처럼 엉킨 수많은 충전 케이블일 것입니다. 오늘은 이 문제를 단 한 번의 출력으로 해결하는, 혁신적인 3D 프린팅 아이템을 소개합니다. 메이커월드에서 뜨거운 관심을 받고 있는 '양방향 & 한방향 듀얼 모드 케이블 와인더'입니다.

이 제품의 가장 큰 특징은 단순히 선을 감는 기능뿐만 아니라, 조립이 필요 없는 일체형 출력(Print-in-Place)과 서포트가 필요 없는 설계로 제작 편의성을 극대화했다는 점입니다. 수많은 프로토타입 과정을 거쳐 완성된, SFF 시스템만큼이나 밀도 높은 설계를 보여주는 저만의 케이블 와인더 제작 및 활용 로그를 상세히 기록합니다. 특히 굵은 케이블 호환성 해결 과정과 다양한 핸들 옵션 팁 등 실질적인 정보들을 담았습니다.

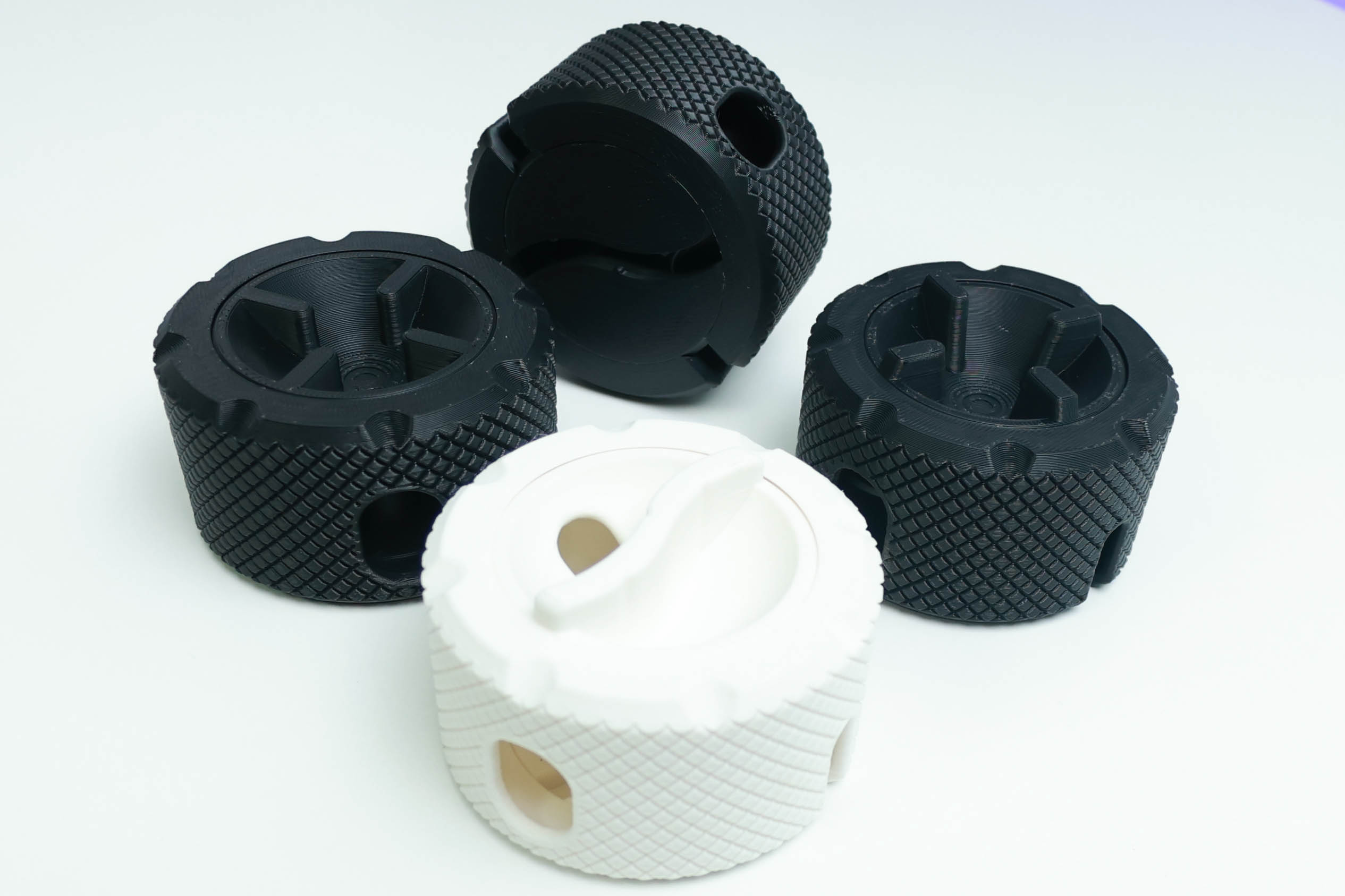

▼ 3D 프린터로 출력 후 완성된 듀얼 모드 케이블 와인더 전체 부품샷





---

1. 핵심 기능: 양방향 & 한방향 듀얼 모드 작동 원리



이번 빌드의 핵심은 상황에 따라 감기 방식을 선택할 수 있다는 것입니다. 하나의 제품으로 두 가지 다른 방식을 모두 지원하도록 설계했습니다. 특히 데스크탑 환경에서 케이블의 한쪽을 책상 아래로 고정해두고 싶을 때, 기성품 와인더들은 양쪽으로 당겨야만 하는 불편함이 있었습니다. 이 제품은 베이스 슬롯에 한쪽 케이블을 고정하여 한쪽만 당겨서 감을 수 있는 '한방향 모드'를 완벽하게 지원합니다.

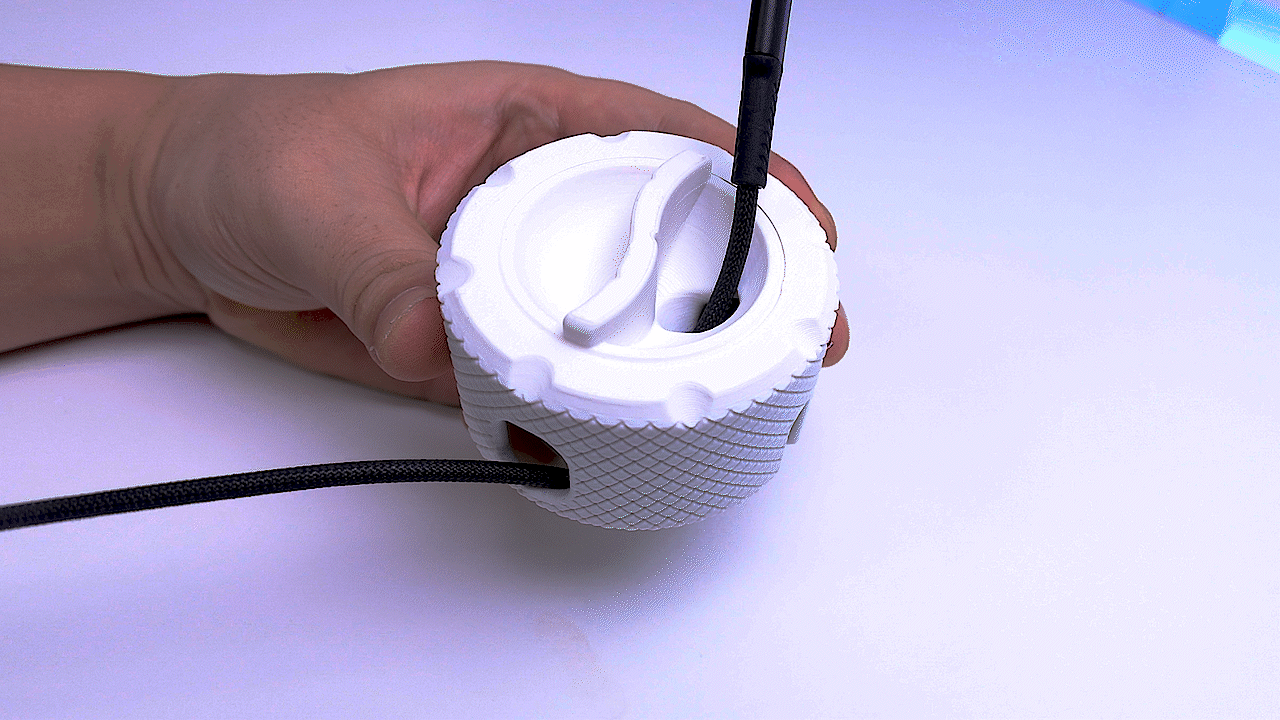

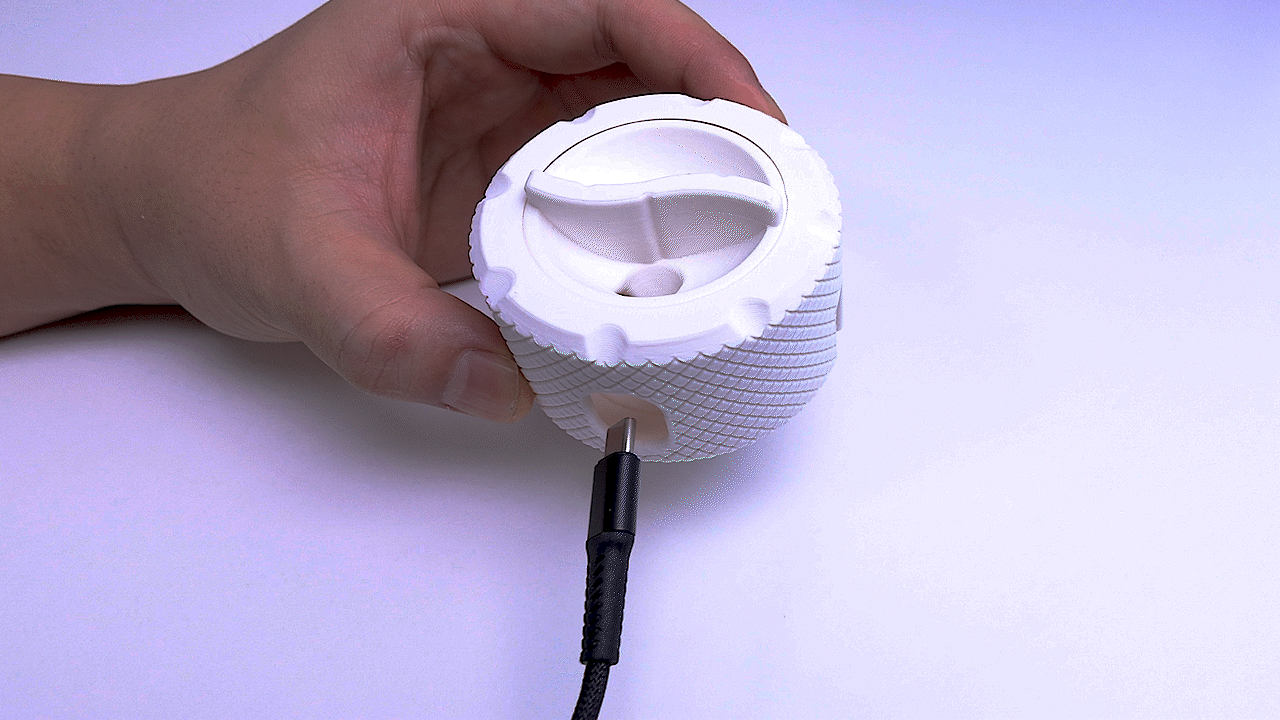

한방향 고정 모드의 작동 모습





---

2. 설계 난관: 굵은 케이블의 배신과 호환성 해결



초기 꿈은 원대했으나, 현실은 냉혹했습니다. 시중의 기성품 와인더들은 대부분 굵기가 얇은 이어폰 선이나 초창기 충전 케이블에 맞춰져 있었습니다. 제가 사용하는 굵은 패브릭 직모 케이블과 실리콘 케이블은 아예 감기조차 않거나 내부 스피릿 구조에 걸려 부품이 파손되기 일쑤였습니다.

문제를 해결하기 위해 수십 번의 출력 테스트를 거쳤습니다. 캘리퍼스로 치수를 정밀 실측하고, CAD 도면의 스피릿 커브를 미세하게 조정했습니다. 3D 프린터의 수축률과 케이블의 휨 반경을 계산하여 최대 지름 5.5mm, 길이 2m의 굵은 패브릭 케이블까지 완벽하게 감기는 구조를 구현해냈습니다. 1mm의 오차도 없는 '딱댐' 핏을 구현해냈습니다.



---

3. 솔루션: 다양한 사용자 맞춤형 핸들 팁



단순히 감기는 것만으로는 부족했습니다. 사용자의 취향과 데스크 환경에 맞춰 선택할 수 있는 다양한 핸들 옵션을 설계했습니다. 특히 여러 개의 와인더를 한 번에 보관할 수 있는 쌓을 수 있는 구조의 스택형 핸들을 설계했습니다. 3D 프린터의 정밀도를 활용하여 수차례 출력한 끝에, 서로 맞물리면서 흔들림 없이 쌓이는 '딱댐' 핏을 구현해냈습니다.

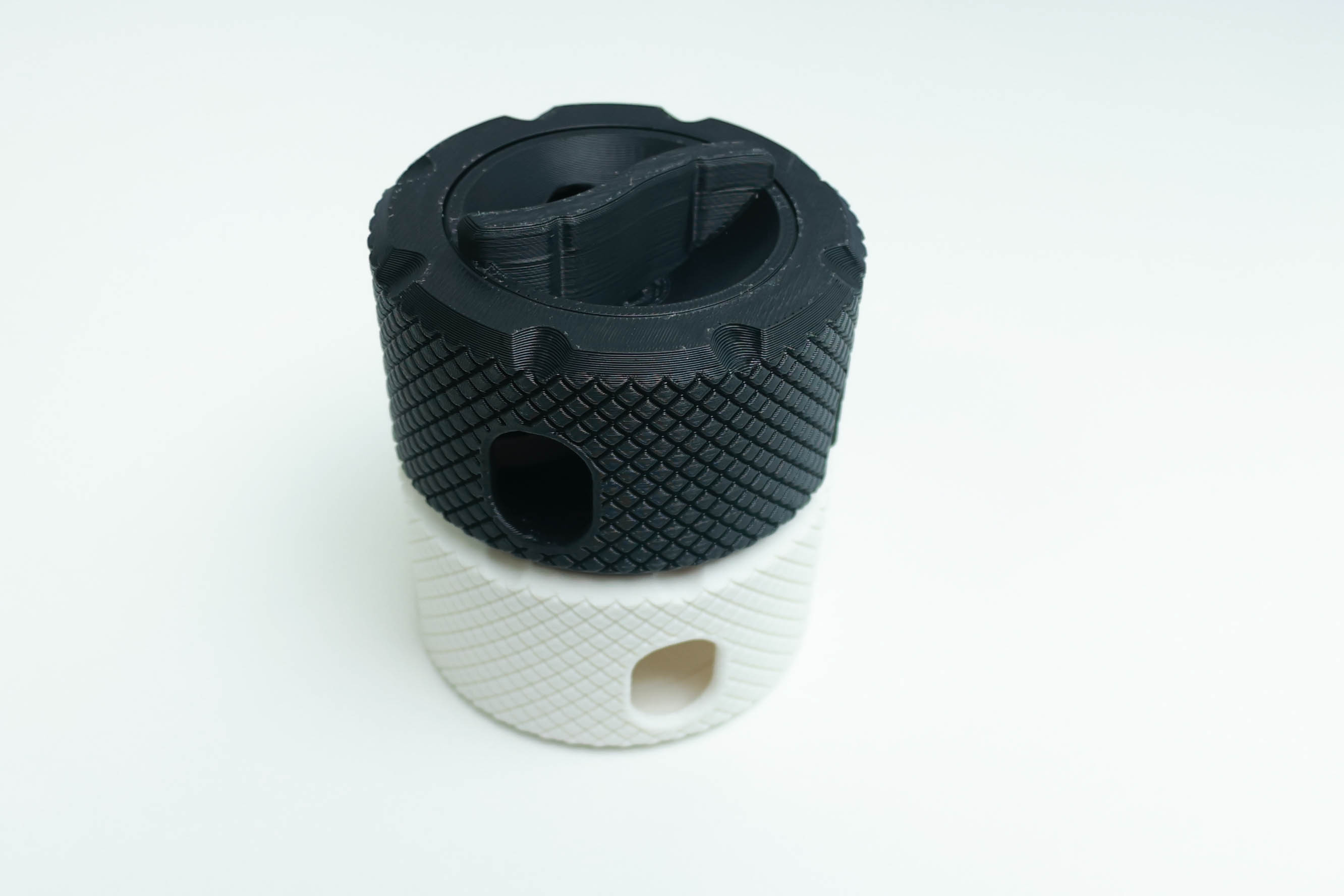

스택형 적층 핸들을 쌓는 모습







[핸들별 특징 요약]
핸들 디자인은 총 세 가지로 구성했습니다.

• 십자형 돌출 핸들: 그립감을 극대화하여 굵고 긴 케이블을 감을 때 힘을 잘 받을 수 있습니다.

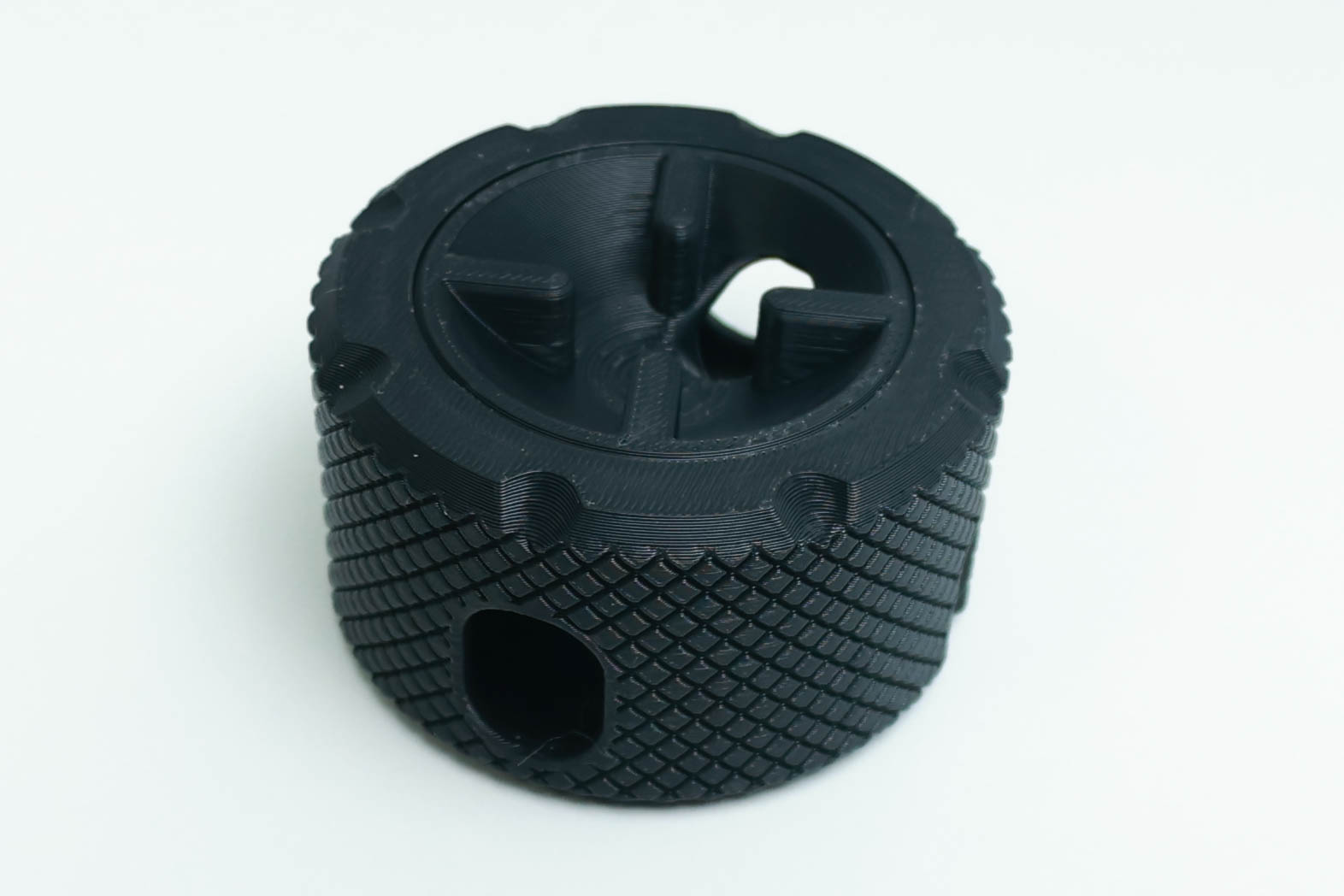

• 십자형 매립 핸들: 핸들이 튀어나오지 않아 슬림하고 깔끔한 외관을 보여줍니다.
• 스택형 적층 핸들: 와인더를 여러 개 쌓아서 데스크 위 공간을 효율적으로 활용할 수 있습니다.

덕분에 책상 선정리가 획기적으로 깔끔해졌고, 외관도 프로페셔널 장비처럼 개선되었습니다.



---

4. 모듈형 생태계의 확장: 데스크 클램프 & 거치대



핸들 제작으로 순항하나 싶었지만, 예상치 못한 곳에서 치명적인 문제가 터졌습니다. 와인더를 감을 때 한 손으로 잡고 있어야 하는 불편함이 발생한 것입니다. 억지로 돌리다가는 케이블이 파손될 위기였습니다.

문제를 해결하기 위해 기존 설계에서 하단 베이스 프레임에 모듈식 체결 구조를 추가했습니다. 핵심 아이디어는 '와인더 자체를 책상에 고정하는 것'이었습니다. 이를 통해 전용 데스크 클램프와 거치대를 설계하여 출력했습니다.

이 수정 작업을 통해 외부 라디에이터(MO-RA)를 사용할 때처럼 외부 연결성을 프로페셔널 장비처럼 개선했습니다. PC 내부 선정리가 획기적으로 깔끔해졌고, 외부 연결성도 프로페셔널 장비처럼 개선되었습니다.



💡 모듈형 생태계 확장 노트

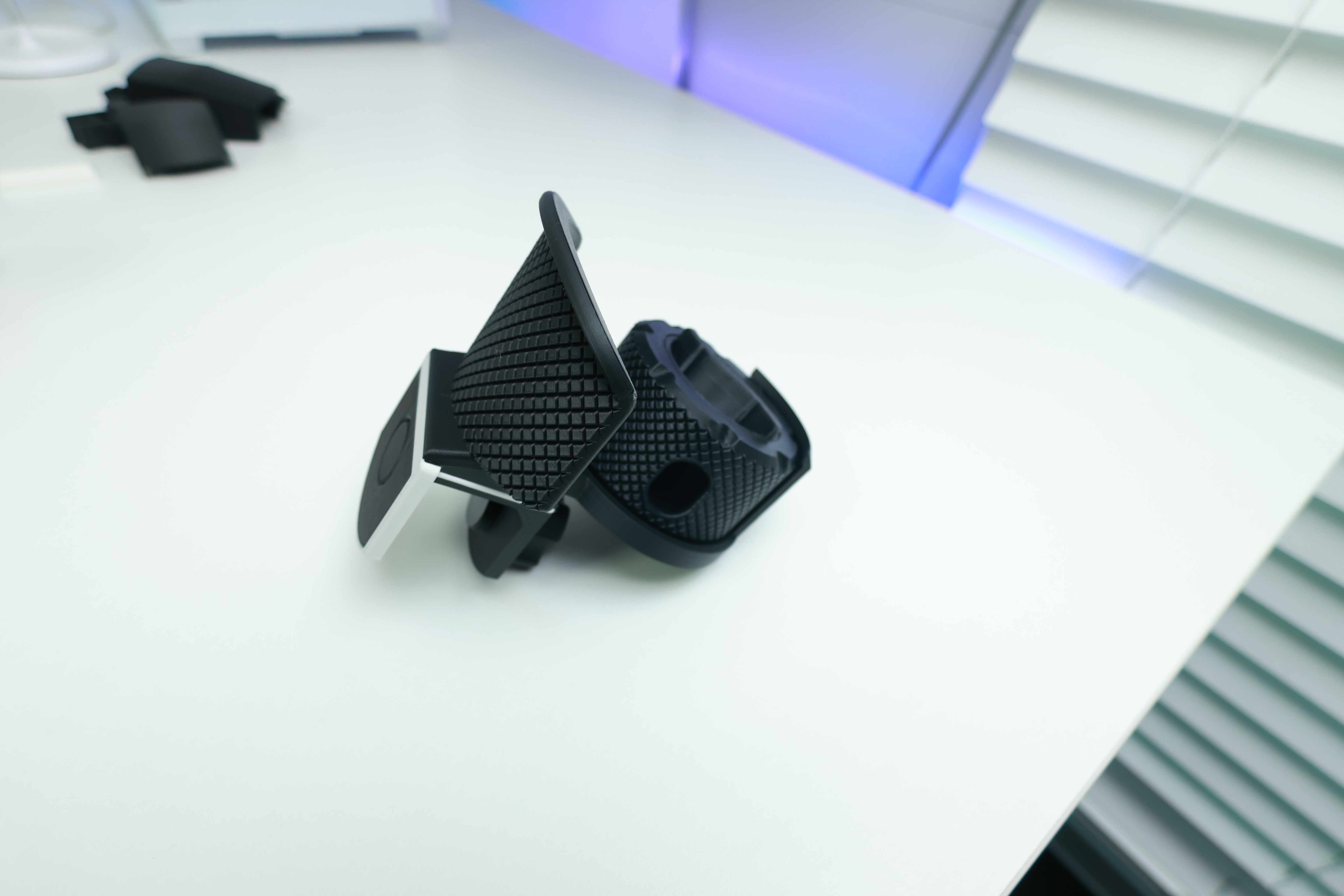

1. 모듈식 책상 클램프: 와인더를 책상 가장자리에 단단히 고정하는 필수 모듈입니다.
2. 헤드폰 거치대 모듈: 클램프와 결합하여 헤드폰과 케이블을 동시에 정리할 수 있는 올인원 시스템입니다.





---

5. 기술 참고 사항: 한방향 감기 방식의 물리적 한계



• 물리적 한계점: 이 제품에서 한쪽을 고정시키고 한쪽만 뽑는 기능에서, 고정되어있는 한쪽이 돌아가지 않는 것은 물리적으로 불가능합니다. 본 제품과 같은 원형 와인더 구조상, 내부 코어가 회전할 때 고정된 쪽의 케이블도 함께 회전하게 되니 이 점 참고 부탁드립니다.
• 해결책 제안: 만약 고정된 케이블이 완벽히 정지해 있으려면, 슬립링(Slip-ring) 부품이나 플랫 케이블 구조로 제작되어야 하므로 참고해주시길 바랍니다.



---

6. 빌드 완성 및 총평: 메이커월드 다운로드 정보



혹시 저처럼 3D 프린터 출력물을 계획하고 계신다면, 반드시 Print-in-Place 일체형 출력과 서포트가 필요 없는 설계를 고려해보시기 바랍니다. 없는 부품을 창조하고 문제를 해결하는 과정 자체가 또 다른 즐거움이 될 것입니다. 이 글이 여러분의 빌드에 작은 영감이 되기를 바랍니다.

제가 직접 설계하고 테스트를 마친 이 와인더 모델은 메이커월드(MakerWorld)를 통해 무료로 공유하고 있습니다. 위에서 소개해 드린 데스크 클램프와 헤드셋 거치대 모듈을 함께 조합하면 더욱 강력한 데스크테리어 시스템을 구축하실 수 있습니다. 여러분의 출력물 사진이나 피드백은 다음 설계를 위한 큰 힘이 됩니다!



📂 3D 모델링 파일 다운로드 및 관련 게시글

🚀 MakerWorld: 2-in-1 Dual Cable Winder 도안 다운로드 🔗 [모듈 1] 모듈식 책상 클램프 제작기 바로가기 🔗 [모듈 2] 헤드폰 거치대 확장 모듈 상세 보기

* 모든 모델은 상업적 이용이 불가하며, 개인적인 용도로만 사용해 주세요.
